Комплект поставки

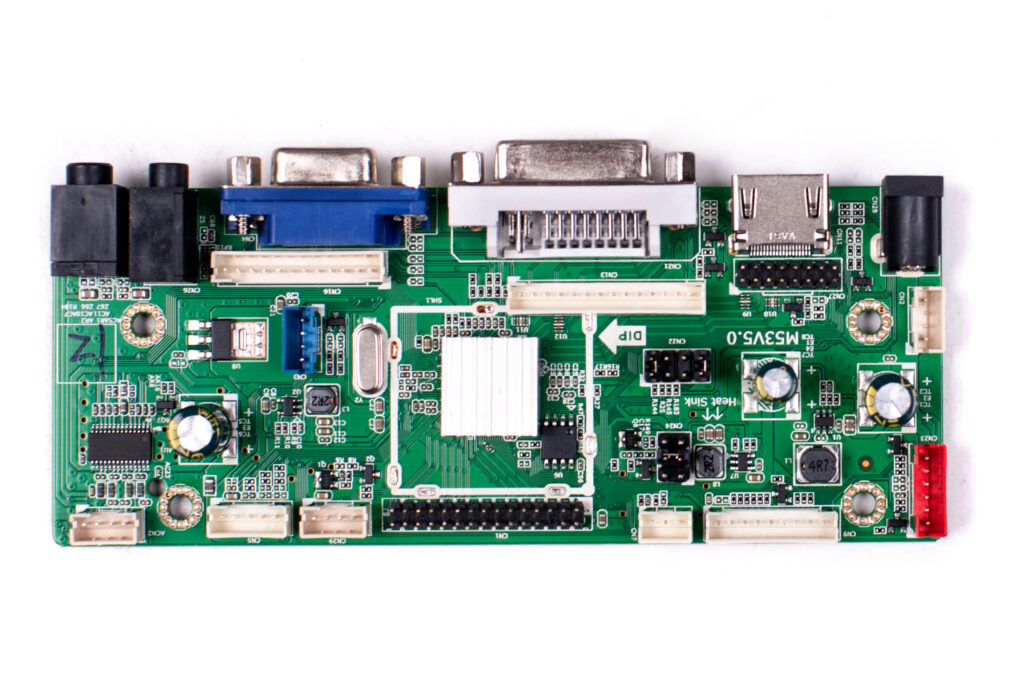

1. Есть несколько видов инверторов, комплектуется исходя из наличия на складе.
2. Комплектуется в зависимости от поставляемого инвертора.
3. Пульт ДУ приобретается отдельно.
2. Комплектуется в зависимости от поставляемого инвертора.
3. Пульт ДУ приобретается отдельно.
Подключение

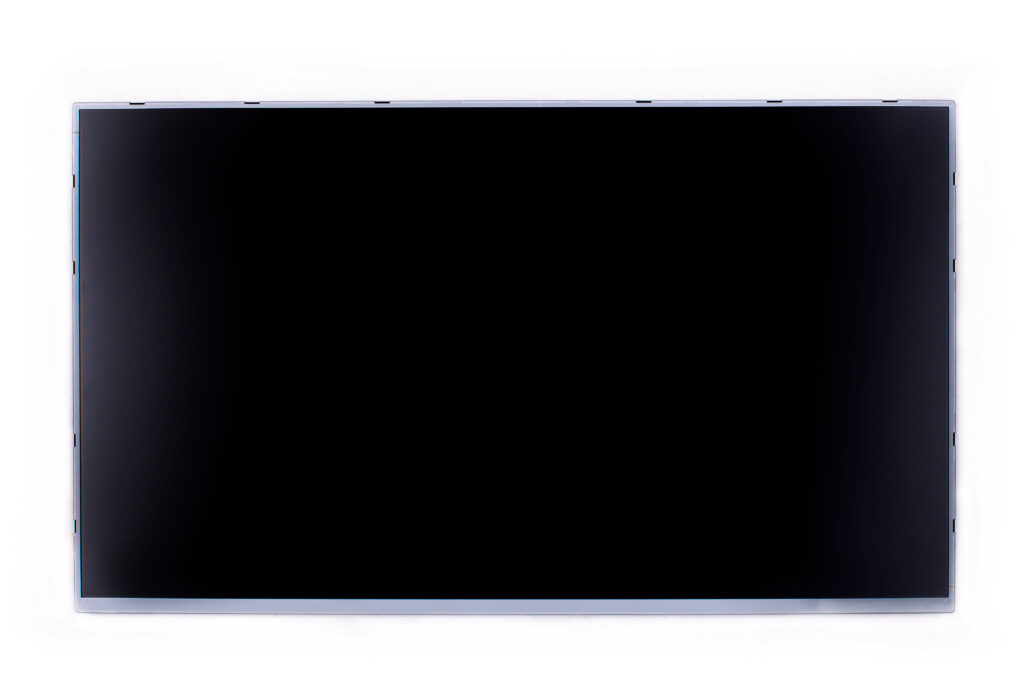

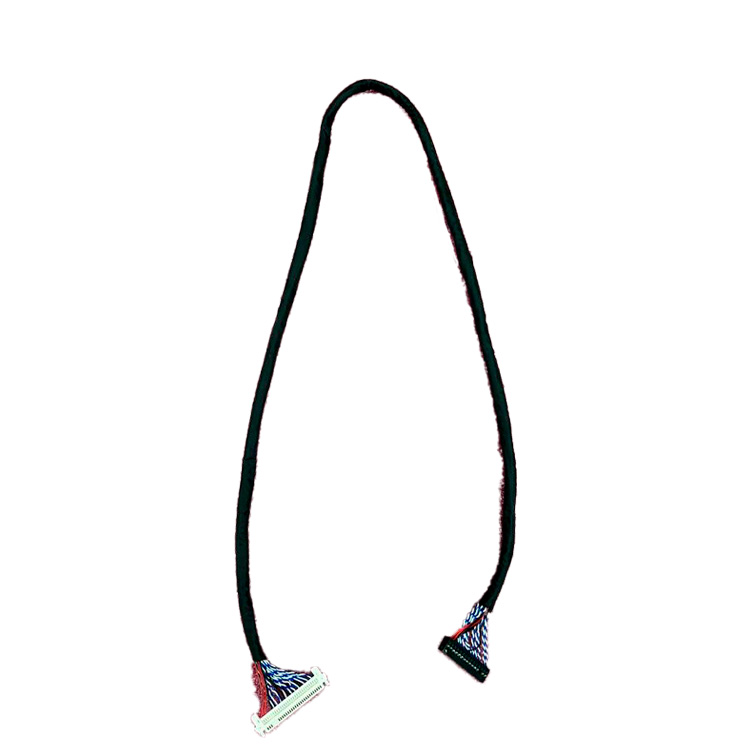

1. Подключить кабель LVDS к матрице железной стороной вниз до щелчка

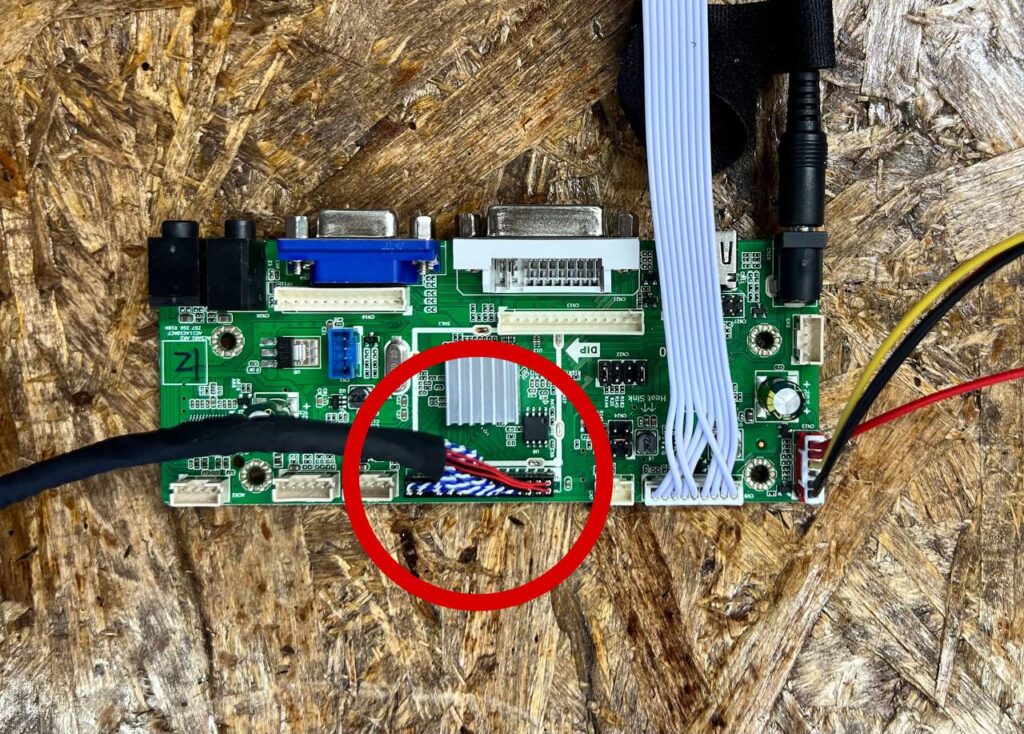

2. Подключить кабель LVDS к инвертору
Красный провод кабеля LVDS должен быть совмещен с белым уголком либо стрелкой на плате инвертора.
При неправильном подключении – можно спалить матрицу!

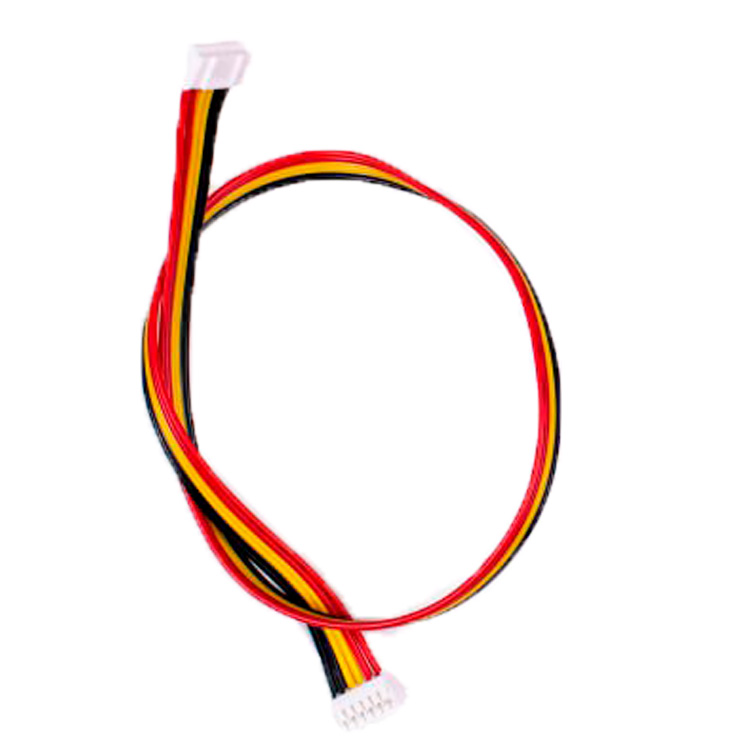

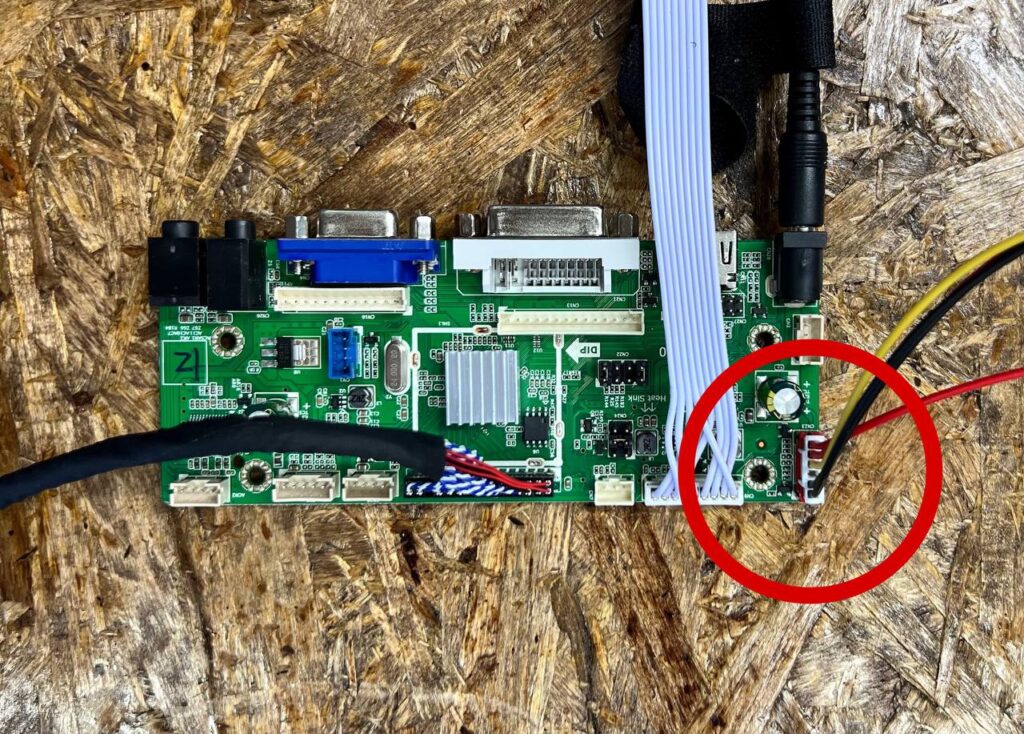

3. Подключить кабель питания платы подсветки к инвертору

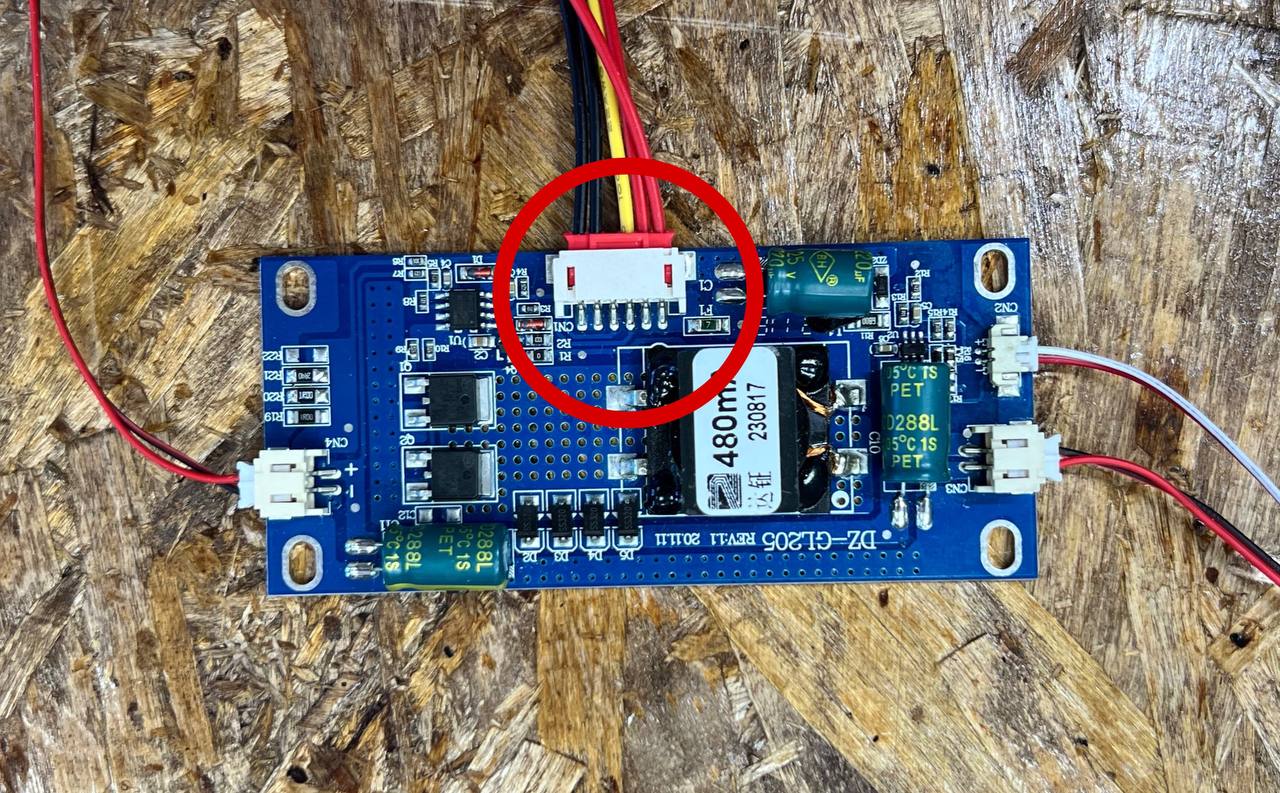

4. Подключить кабель питания платы подсветки к плате подсветки

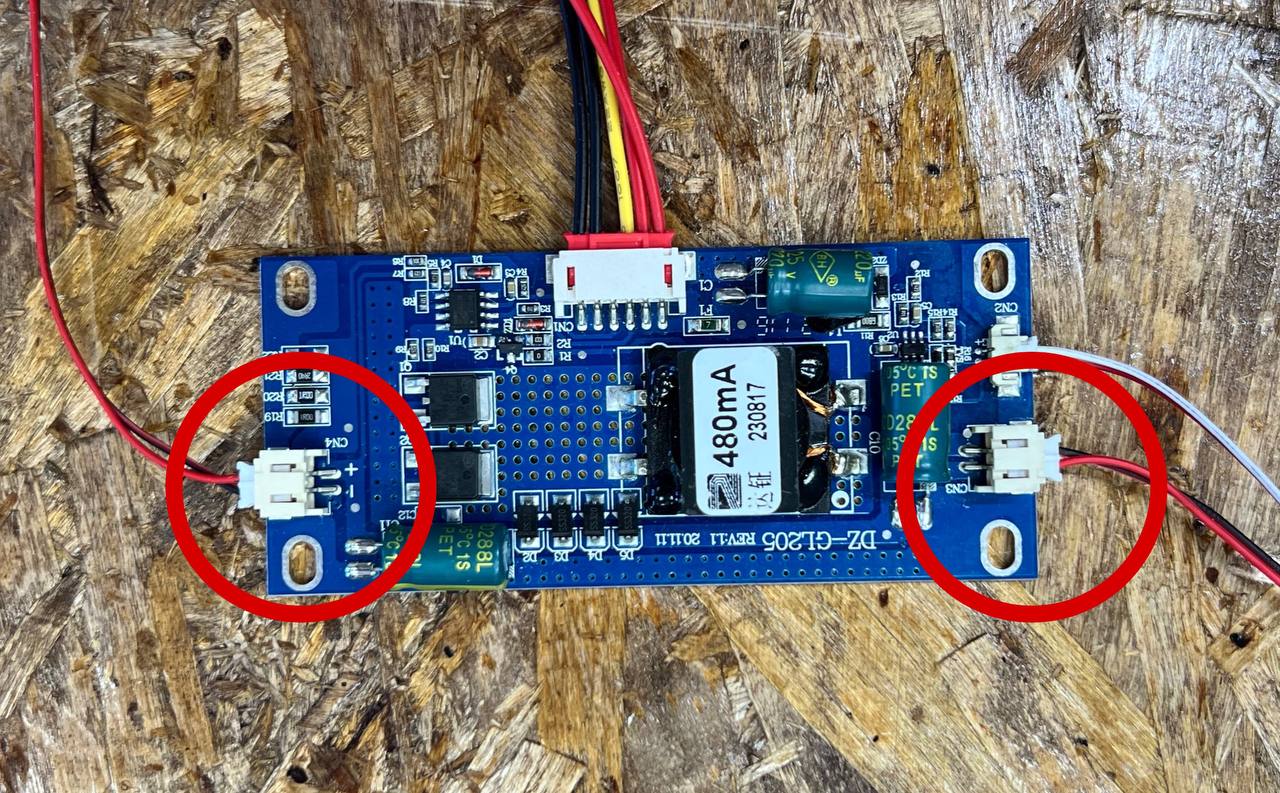

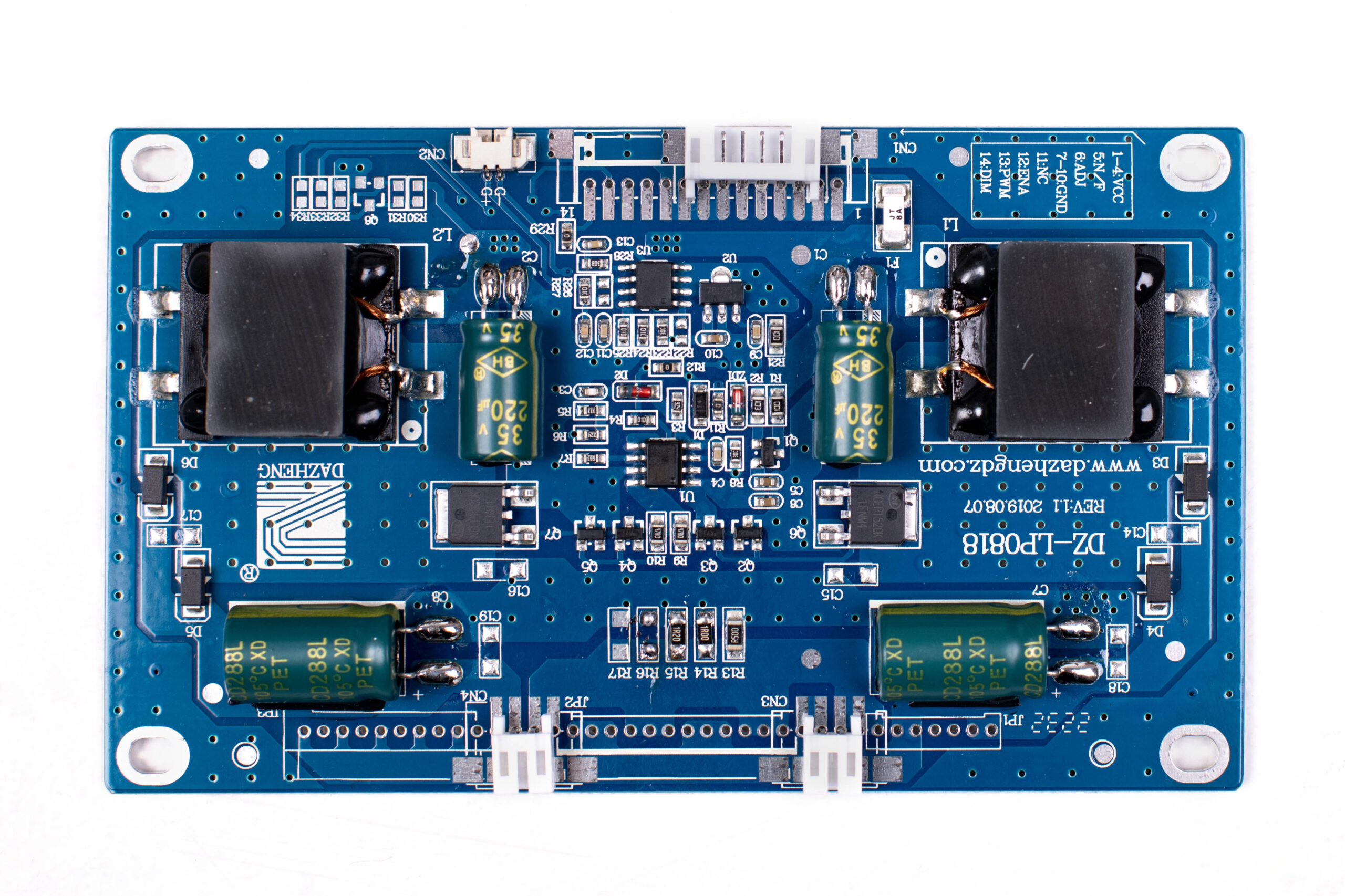

5. Подключить кабель питания подсветки матрицы к плате подсветки
Также у матрицы может быть один кабель подсветки, его вставляем в любой из двух коннекторов.

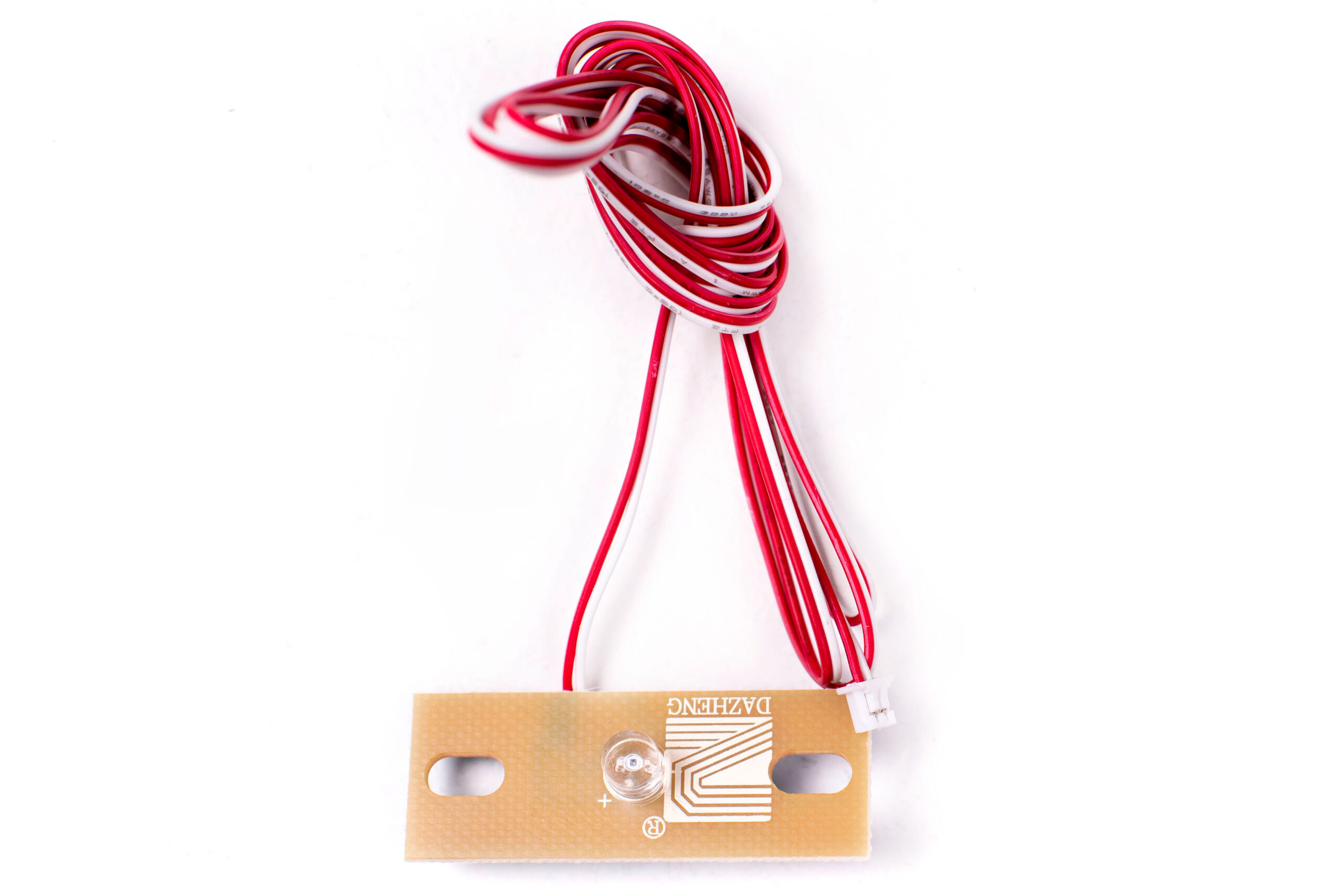

6. Подключить датчик освещенности к плате подсветки в маленький коннектор

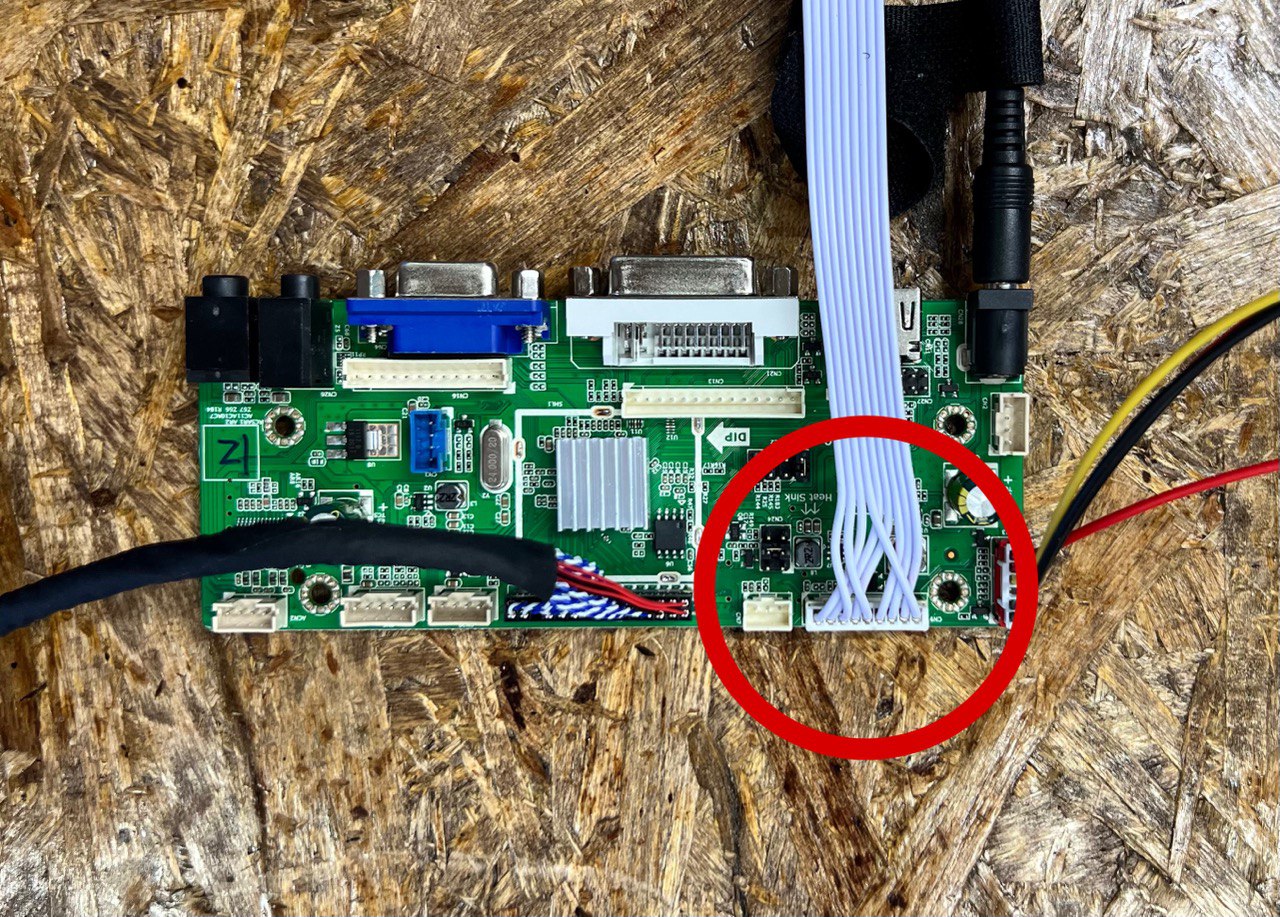

7. Кнопки управления подключить в инвертор

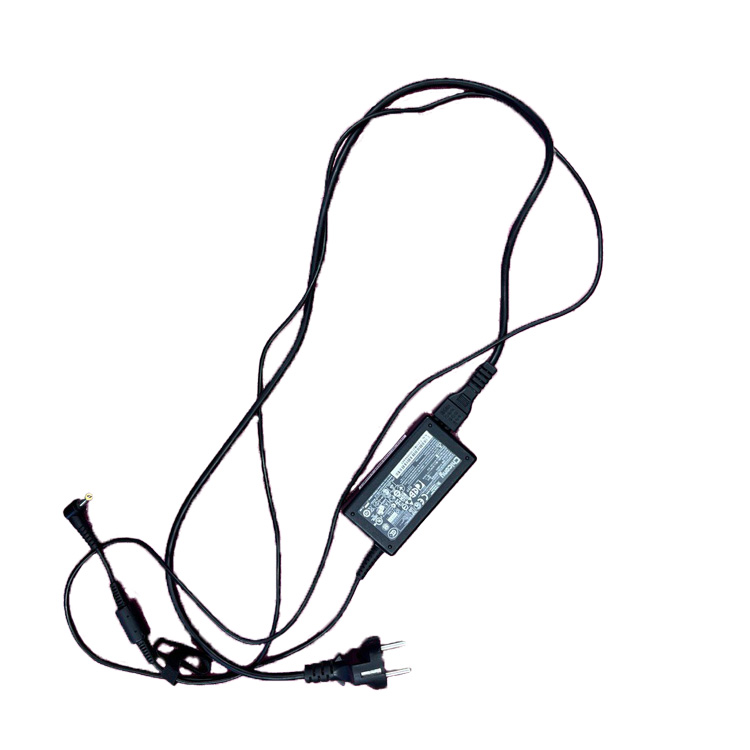

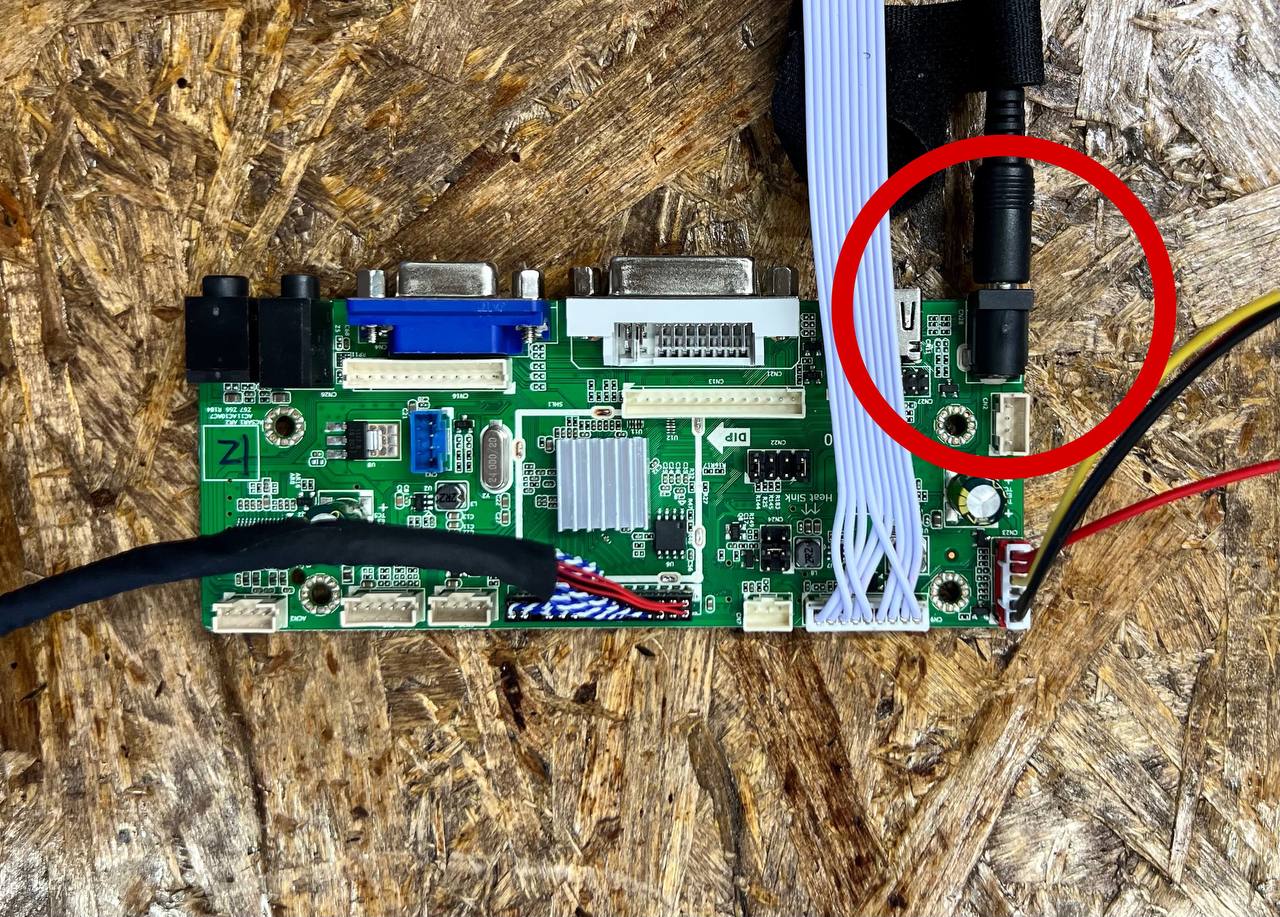

8. Подключить кабель питания к инвертору
Матрица готова к включению!
