Какая разница между сенсорными технологиями P-CAP и ИК?

Коммерческие сенсорные дисплеи, зачастую, создаются согласно двум видам технологий:

• технология проекционно-ёмкостного экрана (P-CAP);
• технология инфракрасного экрана (IR/ИК).

За минувшее десятилетие смартфоны и планшеты стали неотъемлемой частью нашей жизни. Соответственно, сенсорные технологии стали особенно востребованными. Пользователи уже давно «наловчились» использовать именно такой тип экранов. Но один вопрос остается открытым – «Какой дисплей лучше?». Основные конкуренты, это PCAP и ИК. Оба вида довольно сильно отличаются друг от друга, а вот чем именно, мы попробуем разобрать более детально.

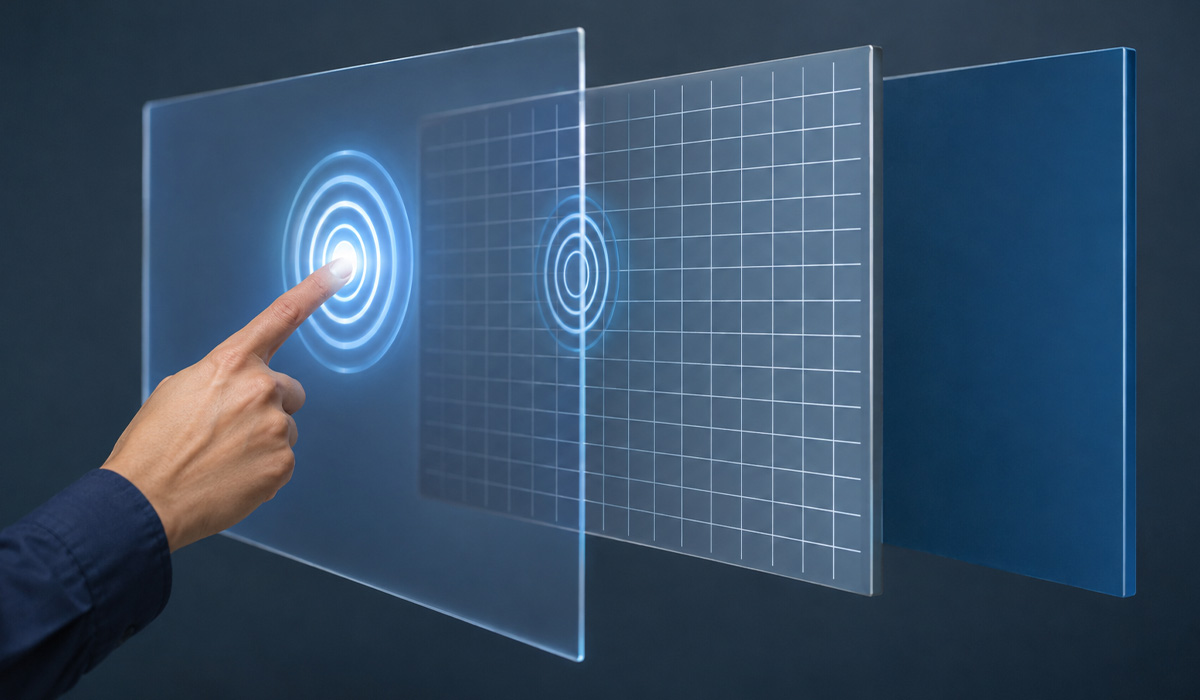

Проекционно-ёмкостной сенсор — P-CAP

Экраны, изготовленные по методу P-CAP обладают быстрой скоростью реагирования и высокой точностью. Из-за своих свойств данный вид стал довольно востребованным при производстве смартфонов. Когда человек прикасается к сенсорной металлической или полупроводниковой сетке, электромагнитное поле меняется. Технология P-CAP отслеживает эти «колебания». P-CAP распознает около 60 касаний одномоментно. Данной разновидности сенсоров под силу считывание пальца или стилуса. А вот ИК сенсор чутко считывает касания любыми предметами, и воспринимает их как свои «родные».

Технология P-CAP примечательна и своими внешними свойствами. Это гладкая, сенсорная площадь, отличающаяся своими эстетическими преимуществами. Если ставить рядом ИК технологию и P-CAP, последнюю посчитают более красивой. Все мы знаем, что попадание солнечных лучей на сенсорный экран ИК, может снизить его работоспособность. А вот с P-CAP дела обстоят иначе – он спокойно «противостоит» УФ- активности, и его производительность от этого параметра не пострадает.

Сегодня, P-CAP настолько рванулись вперед, что стали востребованы в бизнес сферах. Их можно наблюдать в интерактивных киосках и досках.

Есть мнение, что сенсорные P-CAP дисплеи сильнее “бьют по карману”, нежели их “оппоненты”. Но на сегодняшний день, проекционно-емкостная технология стала очень популярной, и теперь, можно заплатить почти одинаковую сумму денег за обе технологии. Данное умозаключение касается только экранов диагональю до 55 дюймов. Мониторы крупного размера P-CAP так и остаются наиболее дорогими по цене. Причина в том, что P-CAP дисплеям «пророчат» великое будущее.

Из-за дороговизны P-CAP, в крупногабаритных дисплеях все еще используют ИК, поскольку данный вид сенсора более доступен для «кармана» покупателей.

Инфракрасный сенсор — ИК

Инфракрасные технологии – это наиболее оптимальный вариант для изготовления сенсорных дисплеев. Дело в том, что данный вид дисплеев очень надежен и практичен. Он выдерживает беспрерывные нагрузки, поэтому, считается одним из самых практичных видов технологий.

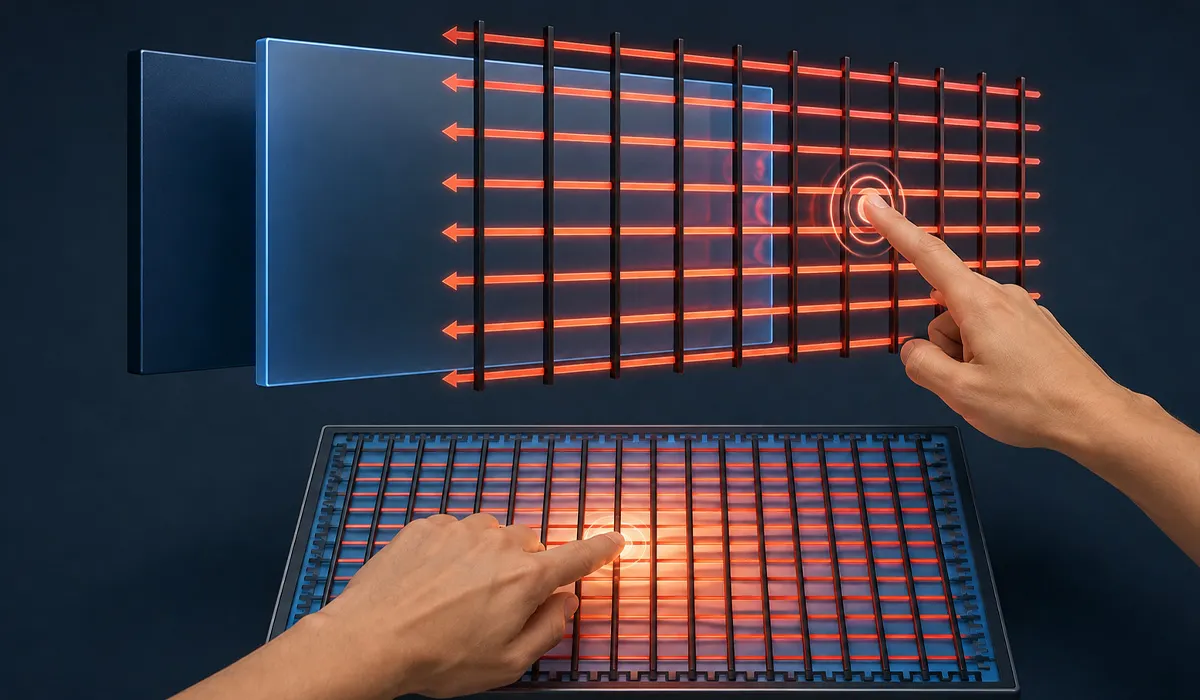

В ИК сенсорах задействованы светодиодные датчики света. Они “орошают” весь периметр рамки, размещенной поверх экрана. Назначение одних из светодиодов – отправление невидимых лучей, которые в последствии, будут распознаваться противоположной стороной рамки. Таким образом, формируется невидимая сетка над стеклом. Если какой-то объект перекрывает луч сетки, то она разрывается. В этот момент, срабатывают датчики – они распознают точку разрыва, и фиксируют затрагиваемый периметр.

ИК сенсорам под силу распознавание сразу десяти единовременных импульсов. При этом, не обязательно касаться одного места на экране, это могут быть совершенно отдаленные локации.

Технология устроена таким образом, что возникает необходимость в выдвигании инфракрасной рамки за лицевую пластину. Ее выступ составит примерно 1-2 см (над уровнем дисплея). Еще один вариант, который может встречаться – экран располагается ниже уровня рамки. Благодаря этому, образуется как бы ступенька. И тут уже дело вкуса и предпочтений каждого человека. Во всяком случае, люди отдают предпочтение абсолютно ровным поверхностям гаджетов.

Главное отличие, выдвигающее ИК технологии на «пьедестал почета» – бесконтактность. Для того, чтобы экран работал, контакт с поверхностью экрана не является обязательным. Таким образом, дисплей подвергается меньшей «задерганности» и сохраняет свою работоспособность надолго. Так же, инфракрасная технология гарантирует присутствие межсегментных швов и плоской поверхности. Это ставит в определенные рамки масштабируемость продукта, и к сожалению, такую технологию уже не применить при создании вогнутых экранов.

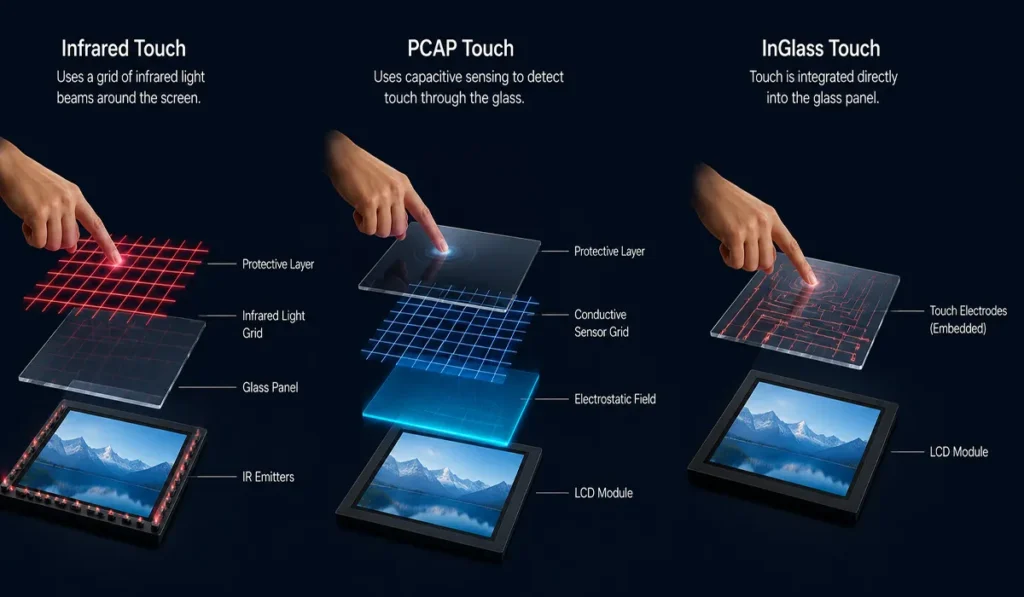

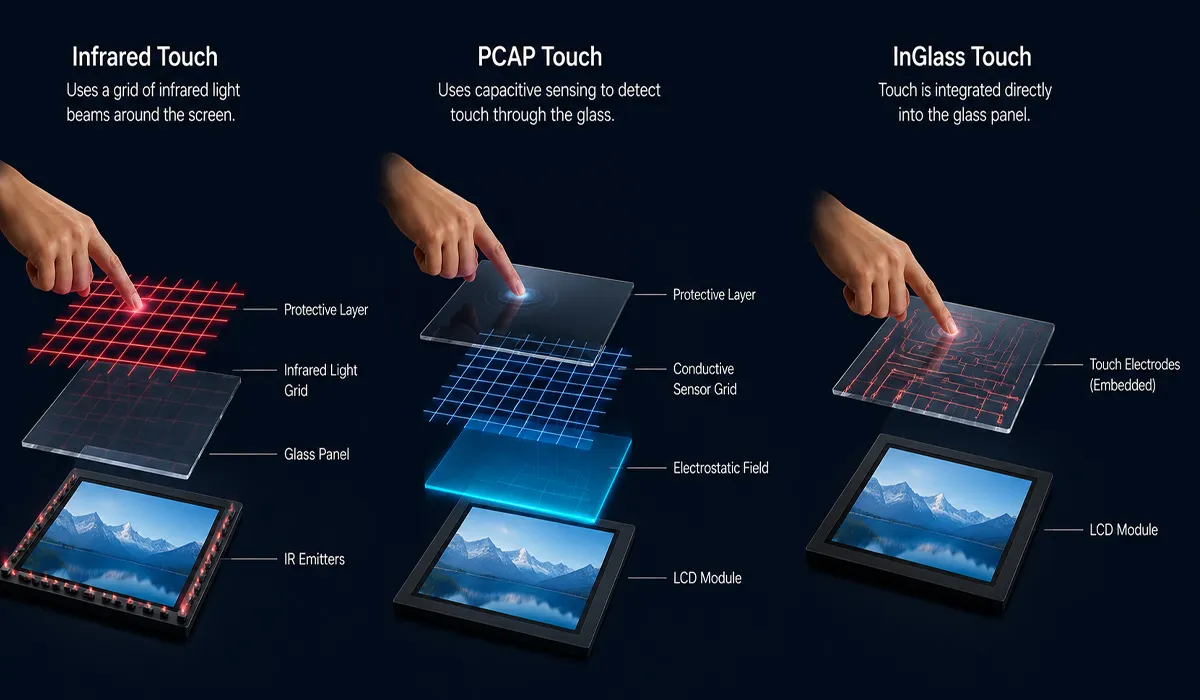

Чем инфракрасная технология отличается от PCAP сенсора

ИК-сенсорные рамки – устройства раздельные. Экраны создаются так: сначала склеивают экран с поверхностью монитора, а потом, соединяют конструкцию с USB. Чтобы дополнительно защитить монитор, на его поверхности устанавливают стекло, сразу под ИК-рамкой.

Толщина рамки примерно 1 сантиметр. Сам процесс касания реализуется посредством преломления инфракрасных лучей. Вместе, они создают поток, который невидим человеческому глазу.

Излучатели прикреплены по всему периметру рамки. Это делает любой экран автоматизированным.

Отклик на касание варьируется от 5 мс до 25 мс.

Благодаря особенной технологии, проекционно-емкостный экран (P-CAP) очень ровный и приятный на вид.

Считывание прикосновений реализуется благодаря полупроводниковой сетке, выполненной из специального материала. Она фиксирует колебания электромагнитного поля. Последнее локализуется между стеклом и экраном.

Данный вид технологии более динамичен – скорость отклика 5 мс.

Технология

Инфракрасный сенсорный экран	PCAP проекционно-емкостный экран
• Толщина рамки составляет ориентировочно не более одного сантиметра. • Экраны делают интерактивными посредством склеивания с поверхностью монитора и подключения к нему через USB. Для дополнительной защиты монитора используется стекло на его поверхности, под ИК-рамкой. •  Детекция касания происходит через преломление инфракрасных лучей.	• Проекционно-ёмкостный экран, за счёт своей технологии, имеет гладкую и ровную поверхность по всей площади стекла. • Определение касания происходит через сенсорную металлическую полупроводниковую сетку, регистрирующую изменения электромагнитного поля. Данное поле расположено между стеклом и экраном. • Скорость отклика на касание составляет менее 5 мс.

На какие касания они реагируют

Инфракрасный сенсорный экран	PCAP проекционно-емкостный экран
• палец; • стилус; • ручка; • любые предметы и пр. Важно: на прозрачные и зеркальные предметы экран не «откликается».	• активные стилусы; • пальцы; • любые предметы проводящие ток. На касания остальных рандомных предметов данный тип экранов не отреагирует вообще.

Стоимость

Сегодня, инфракрасные рамки применяются в интерактивных трибунах, сенсорных киосках, детских столах. Они «выигрывают» за счет приемлемой стоимости.

Тяжело называть конкретную стоимость и проекционно-емкостных экранов. Все зависит от класса устройства, в котором установлен PCAP экран. Но в любом случае, данный тип дисплеев всегда стоит дороже.

Инфракрасный сенсорный экран	PCAP проекционно-емкостный экран
На текущий день инфракрасные рамки используются в огромном количестве интерактивных трибун, сенсорных киосков и детских столов. Стоимость достаточно бюджетная, намного выгоднее, нежели у второго типа, который мы разберём ниже.	Стоимость очень сильно варьируется, в зависимости от ценового сегмента устройств данного направления, но при этом всегда выше, чем у ИК-рамок.

Резюме отличий обеих технологий

Инфракрасный экран более доступен в цене. Он не привередлив. PCAP-экран «откликается» только на токопроводящие предметы. Еще одно отличие – внешний вид. ИК-экраны как бы «возвышаются» над самой поверхностью монитора, а PCAP обладают особенной гладкостью.

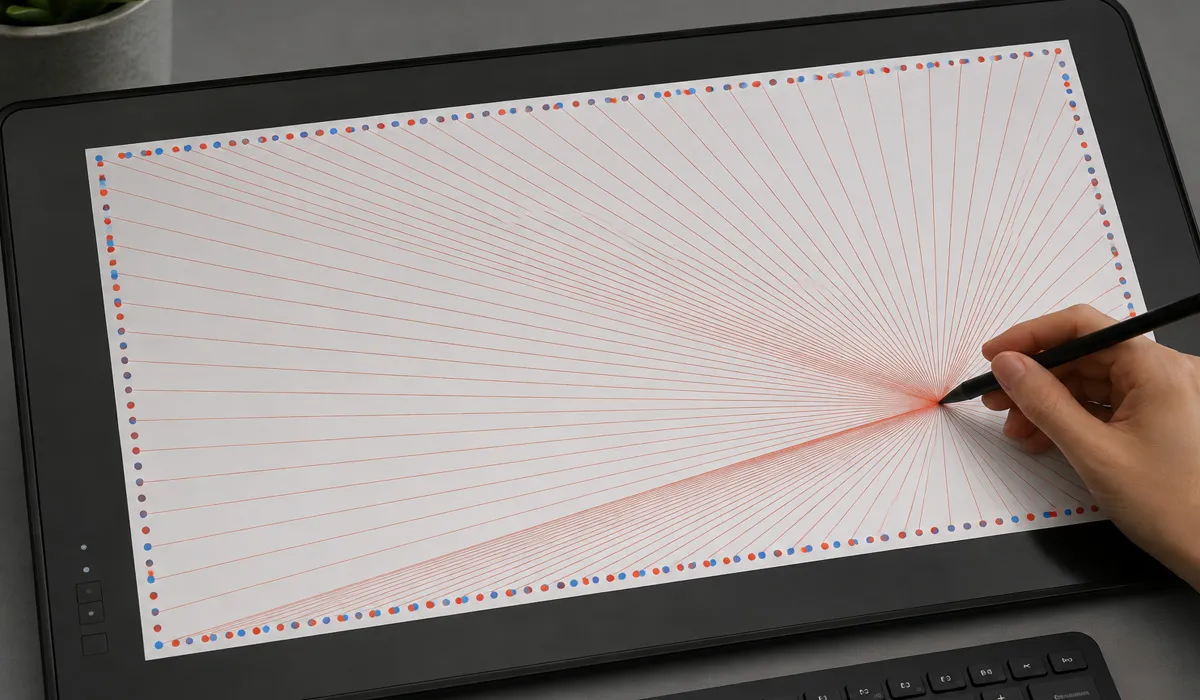

InGlass

InGlass – это наиболее свежая технология. В ходе работы она взаимодействует со световыми лучами. Так же, как работает инфракрасный сенсор, работает и InGlass.

Преимущество новой технологии в том, что она дает более «тонкое» взаимодействие. Благодаря данной новинке, появилась возможность распознавания типа объекта. Теперь, экраны могут различать, например, карандаши и пальцы человека. Рисуя на таком дисплее, вы удивитесь реалистичности процесса. Дело в том, что такой сенсор не ощущает электрических помех. Это и делает его наиболее актуальным в нынешнее время.

Способ InGlass значительно «продвинулся», в отличии от своих “прародителей”. Данный вид отличается тем, что не создает теней и не боится отпечатков пальцев. Это огромная, бесшовная поверхность, работающая на вогнутых экранах. Она очень износостойкая и точная.

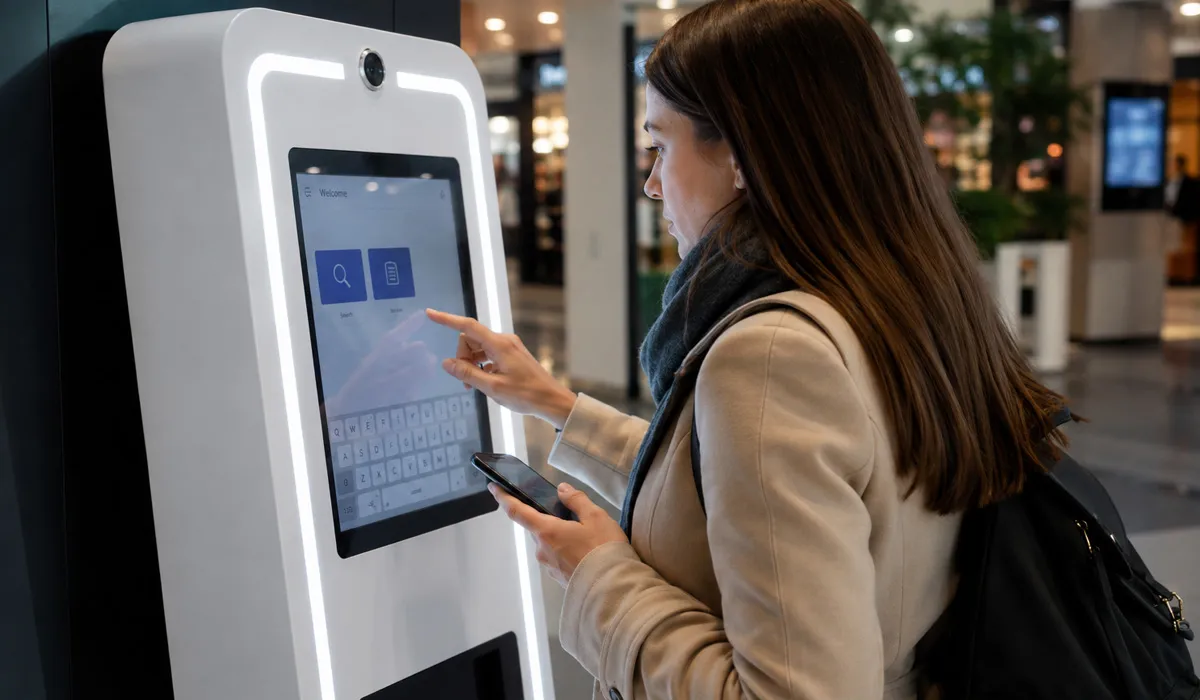

Как правильно пользоваться информационным киоском, мультимедийной трибуной и сенсорным столом

Существует ряд методик, позволяющих задействовать вышеупомянутые технологии. Например, это могут быть уличные информационные киоски. Тут важно подчеркнуть, что в данный вид устройств лучше устанавливать проекционно-ёмкостные экраны, в которых есть система, предотвращающая «угон» киоска. Они обладают мощной яркостью, а это тут, как нельзя кстати.

Если вы не знаете какой вид дисплеев использовать в мультимедийных трибунах, обратите внимание на один момент. Если есть вероятность того, что экран будет то и дело подвергаться механическому воздействию, то лучше не используйте инфракрасную рамку.

Когда речь идет о создании детских сенсорных столов, то нужно задуматься о бюджете. Здесь нет каких-то четких требований, поскольку малыши будут в восторге от любой технологичной игрушки. Все зависит только от «ширины кармана».

Нет каких-то правил, которых нужно придерживаться при уходе за экранами. Единственное – относитесь к ним бережно, и они прослужат вам долго.

Старая технология детекции касаний — ПАВ

Возьмем, в качестве примера, интерактивный экран ПАВ. Это хрупкий тип конструкции, который склонен создавать владельцу дополнительные хлопоты.

Это очень глючные экраны, которые задействовались в тех же киви-терминалах. Есть одна причина, которая делает данную технологию такой тяжелой в использовании. Это – влага. Если использовать данный вид экранов на улице, то на их поверхность быстро осядет влага. Если такое происходит, нарушается баланс поверхностно-акустических волн.

Лучше тщательно изучить все нюансы устройства, а уже потом его покупать.

Что будет дальше с технологиями ИК и PCAP

Есть мнение, что актуальность дисплеев в 55 дюймов подходит к концу. Однако, инфракрасная технология точно не канет в небытие. ИК-сенсоры будут востребованы, потому как они очень бюджетные и удобные.

Если мыслить глобально, то можно понять, что не существует идеальной технологии, подходящей для создания интерактивных дисплеев. Наш прогноз таков – все виды технологий останутся с нами еще на долгие годы. ИК и PCAP всегда будут «играть наперегонки», и их всегда будут сравнивать. Возможно, на их фоне будут зарождаться более прогрессивные технологии. Ну а что именно выбирать Вам, решите, прочитав эту статью.
