Какие технологии применяются в видеостенах?

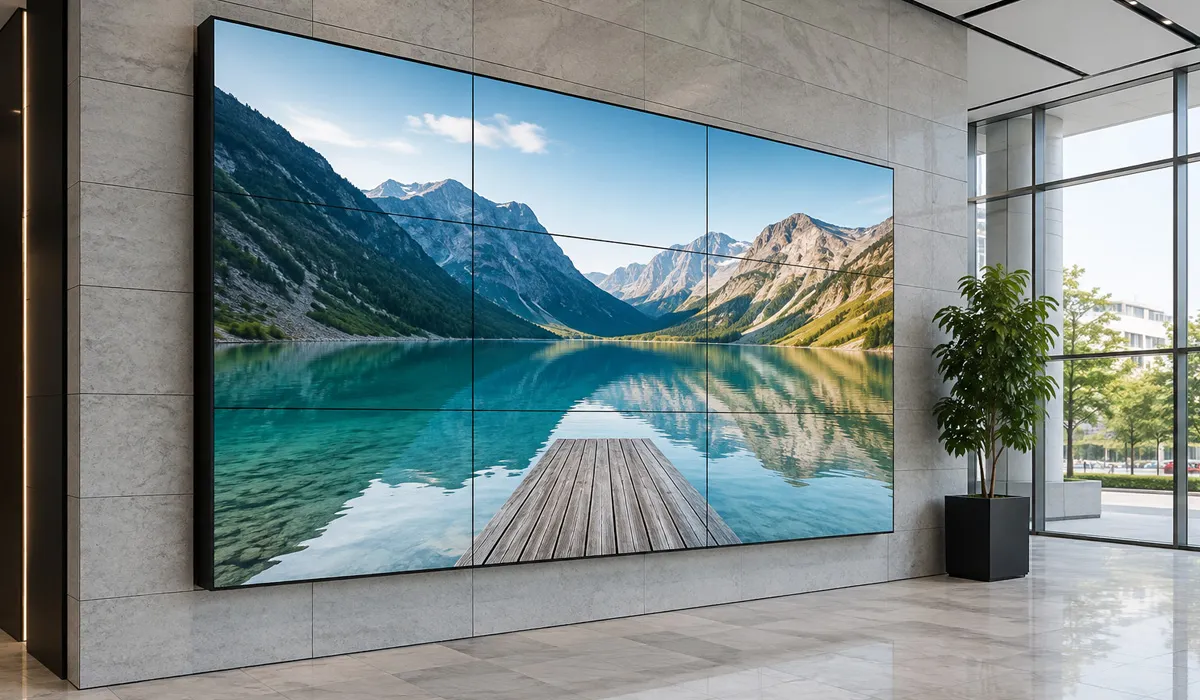

Видеостена формируется путем группировки нескольких видеокубов или видео панелей, расположив их рядом друг с другом. Минимальный вариант — формирование отдельных элементов 2х2 или 3х3 для отображения большого изображения (как показано на рисунке ниже). Невооружённым взглядом экран кажется единым, и будто картинка приходит из одного источника.

В данной статье мы рассмотрим различные технологии применяемые в видеостенах. Перечислим их плюсы и минусы и расскажем об их особенностях.

Видеокуб

Видеокуб — это система обратной проекции. Одна из самых дорогих технологий применяемая в установке профессиональных видеостен. Проектор находящийся внутри видеокуба, проецирует изображение непосредственно на экран при помощи технологии DLP.

Видеокуб может располагаться на стойке, рядом между собой или друг на друге. В результате видеостена будет отображать бесшовное изображение, поскольку расстояние между элементами составляет менее 1 мм.

Основные преимущества данного оборудования — очень высокий коэффициент контрастности, равномерная яркость по всему экрану и антибликовая поверхность. Размер дисплея типового куба начинается от 50“, что позволяет создавать видеостены огромных размеров. Высокое разрешение видеокубов позволяет демонстрировать детализированное изображение, например, географические карты в диспетчерском или ситуационном центре.

ЖК-панели

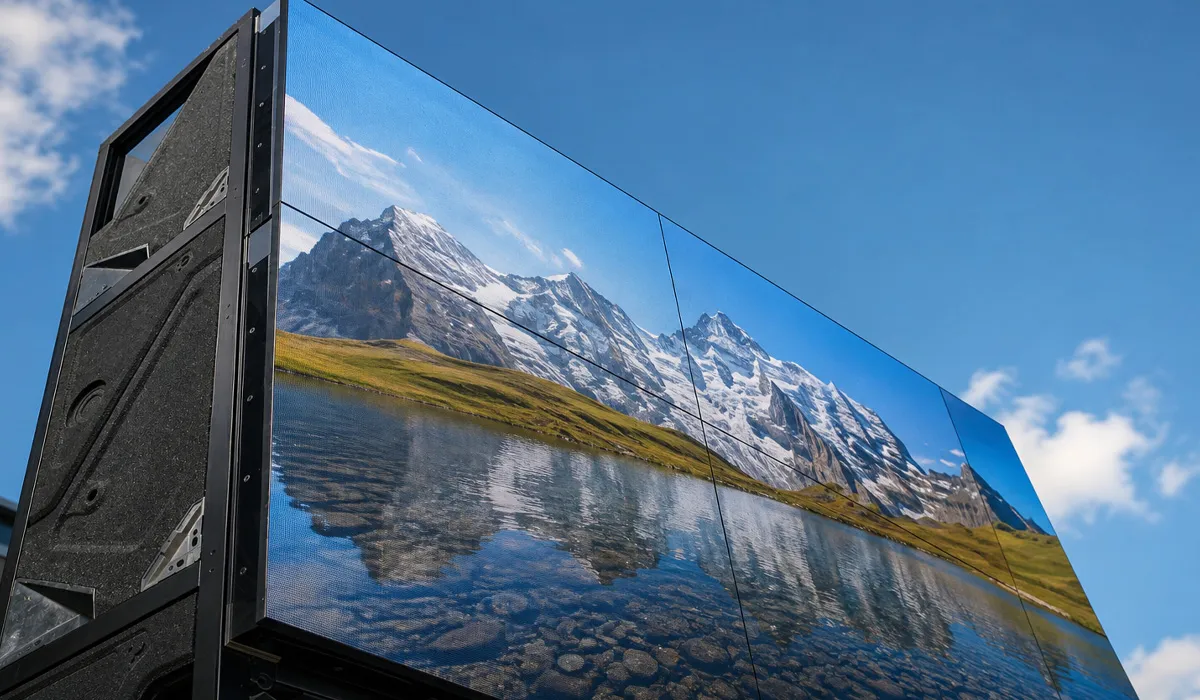

Для построения видеостен используют специальные ЖК-панели. Они отличаются очень маленькими размерами рамки от 1,7 мм..

Также одним из отличий панелей является продуманная вентиляция, которая не будет нарушена даже при объединении в видеостену.

LED-панели

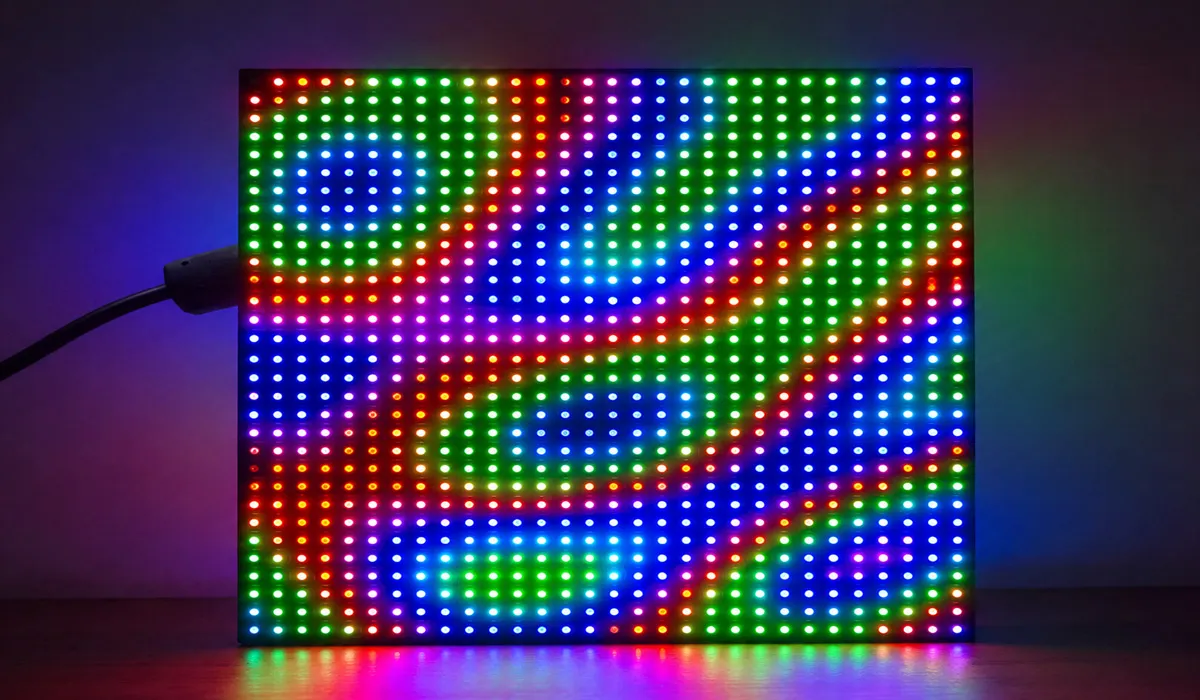

Видеостены из LED-панелей могут достигать огромных размеров благодаря постепенному соединению небольших отдельных модулей. LED-панели могут быть исполнены в уличном и внутреннем варианте. Данная технология встречается очень часто в уличной рекламе. Сама панель состоит из цветных светодиодов и имеет крупный шаг пикселя от 3 мм. и более, что сильно портит изображении.

Плюсы:

• Низкое энергопотребление
• Отличная яркость и цветопередача
• Наличие вариантов для уличного использования
• Большие углы обзора

Минусы:

• Специализированные крепления
• Большой зазор между пикселями

Видеопроекторы

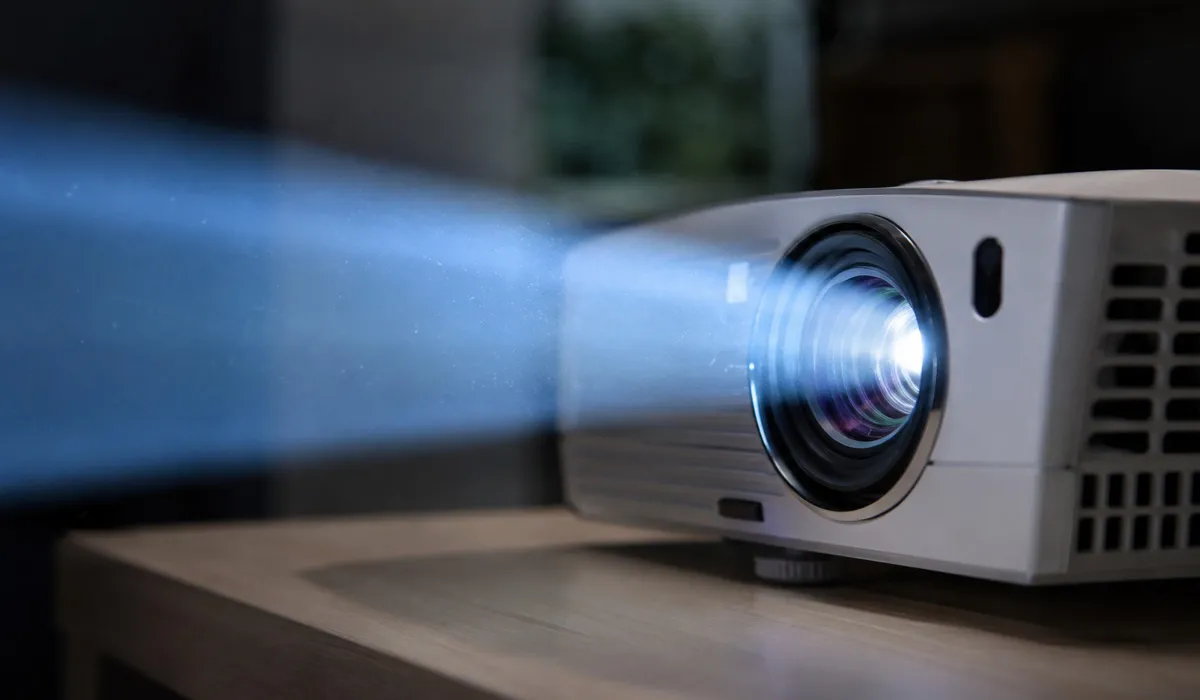

Профессиональные проекторы, отлично подойдут для создания видеостены большого размера. Они способны выдерживать высокую нагрузку и в них встроены видеоконтроллеры. Проекторы накладывая изображения друг на друга формируют единое бесшовное изображение. От модели проекторов зависит:

• контрастность;
• яркость;
• цветопередача настраиваются вручную или автоматически.

Современные инсталляционные проекторы могут работать почти круглосуточно и зачастую встречаются в диспетчерских и ситуационных центрах или в помещениях, где необходима видеостена с произвольной кривизной.

Помимо панелей отображения для построения видеостены необходимы источники и видеоконтроллер. В основном, контроллер видеостен предназначен для работы 24 на 7 и поддерживает широкий диапазон входных форматов; принимая сигналы от различных источников, он обрабатывает и выводит видеоинформацию на стену с источников, например таких как камеры, ПК и т.д. Так как есть несколько входов и все они нуждаются в одновременном отображении, необходимо программное обеспечение для управления (оно встроено в видеоконтроллер), которое показывает, какой источник где отображается и как на протяжении какого времени.

Видеостена может быть построена на нескольких типах оборудования. Например, состоять из плазменных панелей и проекционных экранов. Но при использовании любых технологий, единое изображение видеостены можно контролировать через пульт дистанционного управления или с помощью удалённого доступа, то есть вы можете контролировать изображение, когда и где вам удобно.
