Инструкция по монтажу электронной доски

Монтаж интерактивной доски – это процесс установки и настройки оборудования для создания интерактивной обучающей или рабочей среды.

Особенности вариантов монтажа

Приобретая интерактивную доску, возникает вопрос о том, где ее разместить. Если решение с подвеской на стену кажется очевидным, то размещение интерактивной доски на стационарной подставке – более сложный вариант. Подставки, как правило, приобретаются отдельно и могут иметь довольно значительную стоимость.

Настенное крепление

Установка доски на стену сделает невозможным перемещения устройства по помещению, однако у такого способа много преимуществ:

1. Крепление для доски идет в комплекте.
2. Простая установка.
3. Однократная настройка.

Крепление на подставку

Данное решение придаст устройству мобильности, однако:

1. Стоимость подставки взимается отдельно, что может увеличить бюджет приобретения.
2. Требуется время и усилия на сборку и установку подставки, а также крепление доски к ней.
3. Некоторые подставки могут не обеспечивать оптимальную устойчивость, что снижает надежность конструкции.

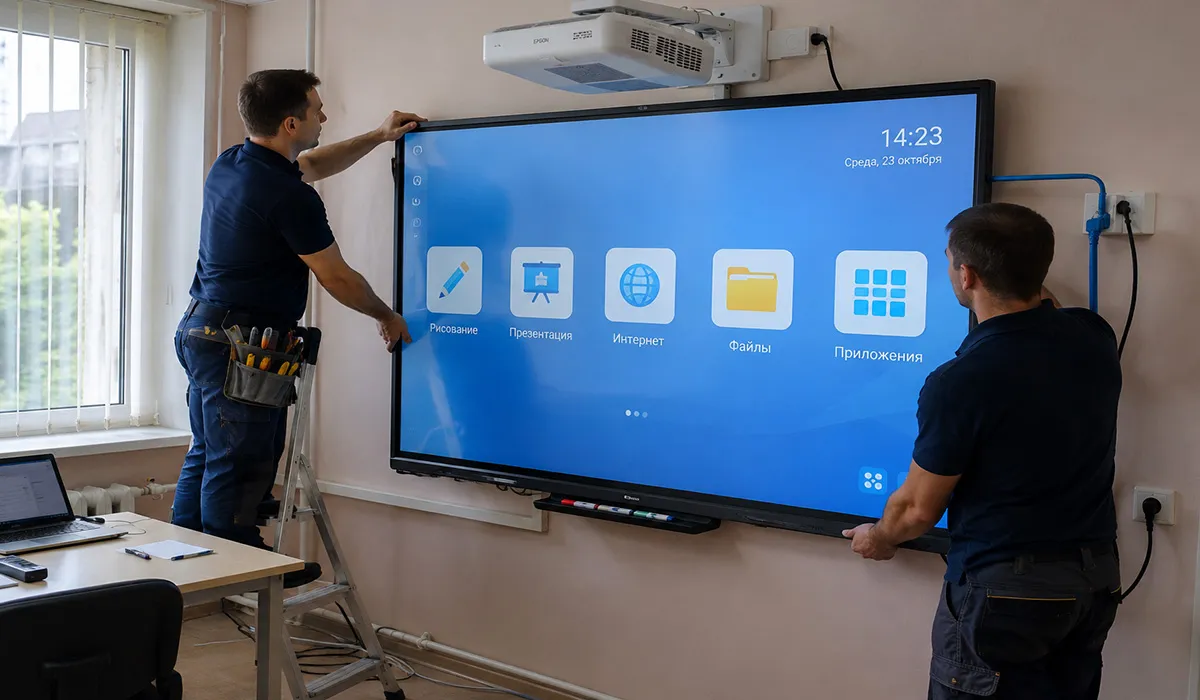

Как правильно установить интерактивную доску

Для оптимального размещения Систем интерактивного обучения (СИУ), важно соблюдать указания и рекомендации Департамента информационных технологий (ДИТ) и Департамента образования. Правила, разработанные для использования меловых досок, также применимы к электронным вариантам.

После выбора места установки, необходимо провести прокладку компьютерного кабеля от серверной или коммутатора до места, где будет подвешена доска, и установить компьютерную розетку RJ-45. Также необходимо обеспечить наличие электрической розетки с напряжением 220В. Если в классе или аудитории уже установлена точка доступа Wi-Fi, кабель должен быть проложен до этой точки и затем до интерактивной доски.

Все кабели должны быть скрыты

Независимо от того, устанавливается ли интерактивная доска в школе или офисе, соблюдение этого правила является абсолютно неотъемлемой частью безопасности и эстетики. Неукрепленные кабели представляют собой потенциальную угрозу как для детей, так и для взрослых, находящихся рядом. Случайные или намеренные действия могут привести к повреждению проводов, устройства или даже нанести вред самим людям. Даже малейший выступающий на 1 см провод визуально портит общий вид окружающей обстановки. Кабель необходимо прокладывать через гофротрубу, уложенную на специальные клипсы. Минимальное расстояние между клипсами должно составлять не менее 50 см. При обнаружении нарушения этого правила могут быть наложены штрафы на бюджетные учреждения.

Нельзя касаться пожарной сигнализации

Подчеркивается абсолютная нецелесообразность использования существующих кабель-каналов, в которых уже проложены системы пожарной сигнализации или электрическая проводка (освещение). Электрические кабели могут создавать электромагнитные помехи, которые могут повлиять на стабильность и качество сигнала, что в свою очередь может вызвать неполадки в работе интерактивной доски Promethean, Irbis, NexTouch или точки доступа Wi-Fi.

В случае использования существующего кабель-канала, содержащего системы пожарной сигнализации, следует быть осторожными, так как наводки от информационного кабеля могут привести к случайному срабатыванию пожарной сигнализации, что может вызвать автоматическое вызов пожарной бригады и привести к штрафам. В другом случае, система пожарной сигнализации может не сработать в случае пожара, что может иметь более серьезные последствия.

При пересечении короба с информационным кабелем с электрической или пожарной линией, это следует делать под углом 90 градусов, и при этом короб с электрикой или системой пожарной сигнализации должен находиться внутри короба с витой парой.

Кроме того, при перемещении точек доступа важно учесть, что они не должны размещаться ближе чем на 50 см от светильников и датчиков пожарной сигнализации, чтобы избежать возможных штрафов.

Установка электрической розетки

Электрическая розетка также ставится непосредственно рядом с доской. Если же она уже установлена и находится в отдалении от панели, и шнура питания хватает (не требуется проводить линию), в этом случае, шнур питания возможно включить в существующую розетку. Но при этом, необходимо проложить до нее кабель-канал, в который, в свою очередь, уложить шнур питания.

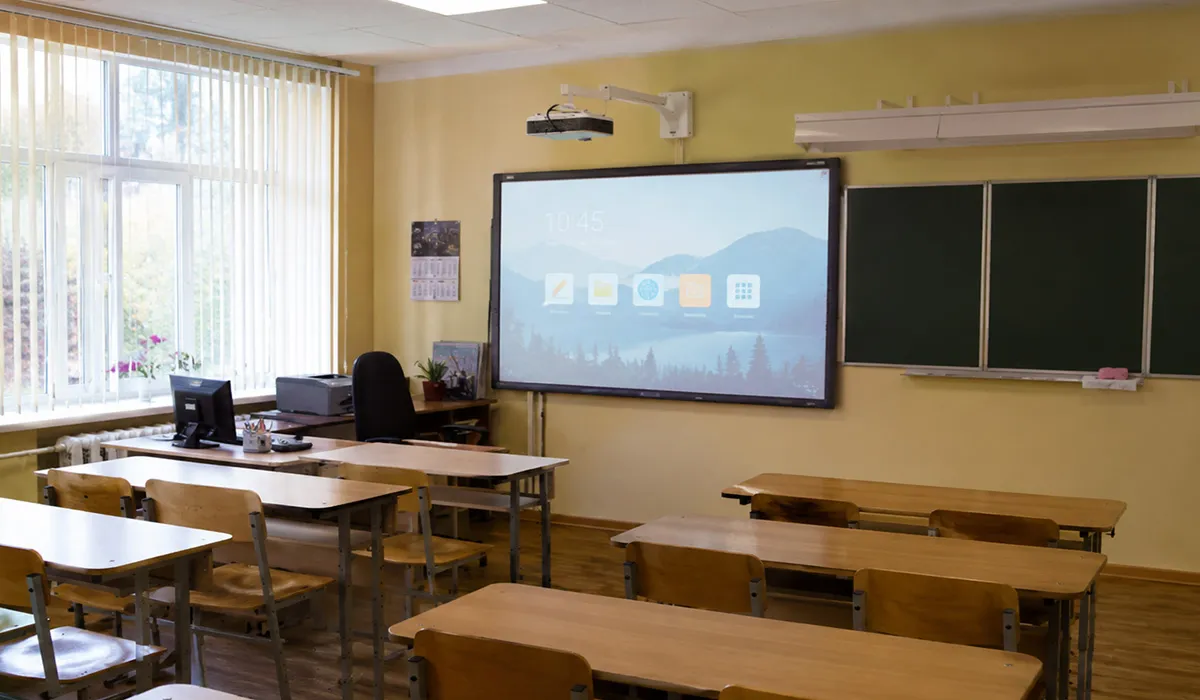

Расположение интерактивной доски

Согласно требованиям окна должны располагаться с левой стороны от панели. Желательно, чтобы слева и справа от установленной панели оставалось 20-30см свободного места. Обычно, меловую доску, по-старинке располагают также рядом от интерактивной панели, при наличии возможности и свободного места.

Высота установки интерактивной доски

Для образовательных учреждений существуют конкретные нормы и рекомендации относительно установки интерактивных досок. В школах нижний край панели обычно располагается на высоте 70-90 см от уровня пола, а в детских садах – на 30-40 см от уровня пола. В случае, если место установки электронной доски включает в себя пандус (как это иногда бывает в кабинетах химии, физики и биологии в некоторых школах), то высота установки определяется относительно уровня пандуса, а не уровня пола.
